1.Описание функций и возможностей

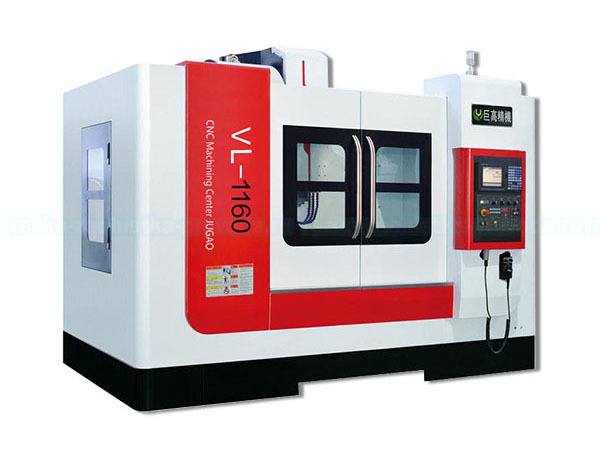

Основные характеристики станка

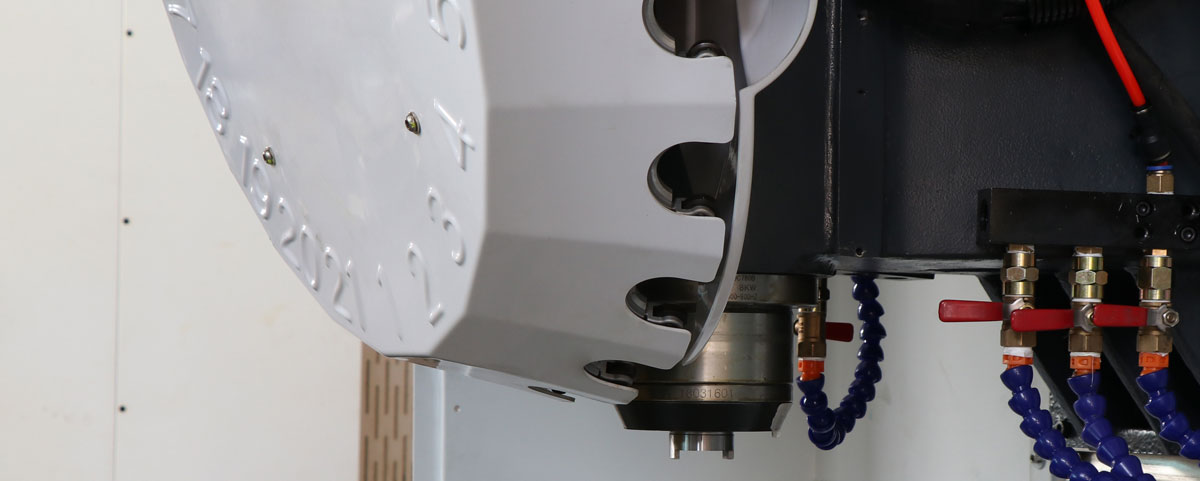

Конструкция прямого соединения между шпинделем и двигателем двигателя имеет максимальную скорость 10000 об/мин. Главный двигатель оснащен двигателем с низкой инерцией.Линейная скользящая дорожка используется для трехосного перемещения. Трехосное быстрое движение достигает 36 м/мин., а максимальная нагрузка составляет 550 кг, что обеспечивает точное позиционирование.Устройство автоматической смены инструмента устанавливается отдельно от фюзеляжа, чтобы избежать вибрации устройства во время работы или других причин, влияющих на точность обработки.
Высокопрочный инокулированный чугун HT300 используется в основании станка, рабочем столе, колонне, поперечной балке, направляющем седле и коробке шпинделя. После вторичного отжига напряжение отливки и внутреннее напряжение, возникающее при грубой обработке, полностью исключаются, а высокая жесткость, высокая стабильность и качество конструкции гарантируются.
Отливки компьютеризированы и проанализированы методом конечных элементов. Разумная структурная прочность и расположение ребер жесткости могут обеспечить высокую жесткость оборудования.
2.Основные части и конструкции оборудования

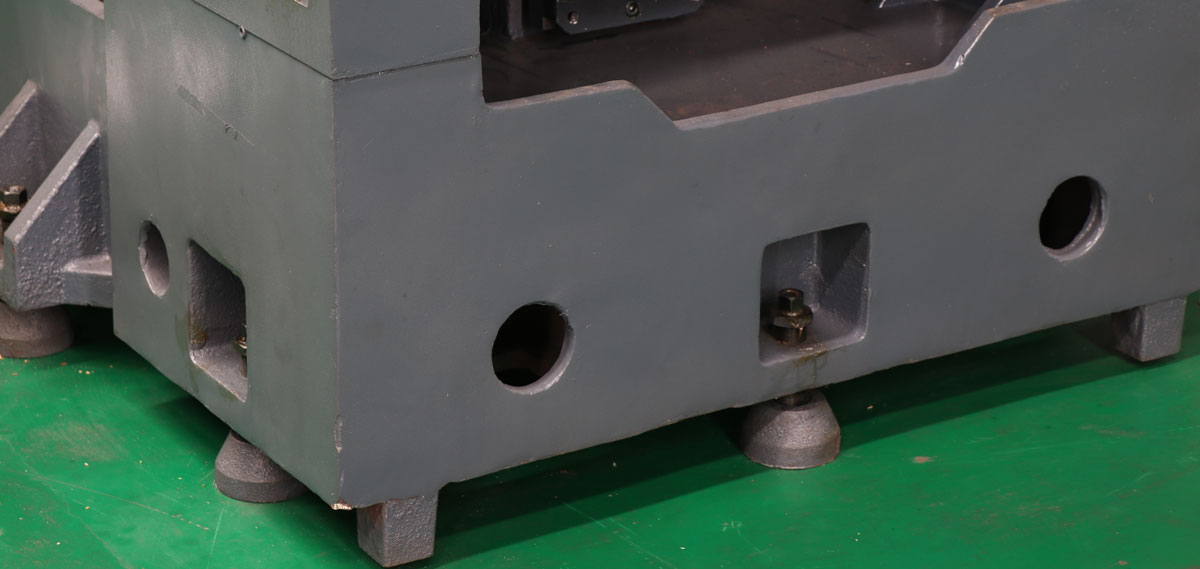

1.База
Длиннопролетная база обеспечивает эффективное рассеивание силы тяжести и обработка несущей способности; короткий вылет, значительно улучшающий динамическую точность.
2.Колонны
Столб «елочка» может в наибольшей степени устранить проблему наклона колонны слева и справа под действием боковой силы.
3.Шпиндельная коробка
Коэффициент контакта между шпиндельной коробкой и колонной разработан с оптимальным контактным соотношением, которое соответствует импортному шпинделю из Тайваня, и обеспечивает высокую жесткость шпиндельной коробки. Он может обеспечить требования к жесткости сверления, фрезерования, нарезания резьбы, растачивания и других процессов.
4.Прецизионный шпиндель с высокой точностью, высокой производительностью и высокой стабильностью
Ленточный шпиндель обладает высокой точностью и жесткостью, что является лучшим выбором для случаев низкой скорости и тяжелой резки.
Прямой шпиндель обладает характеристиками высокой точности, высокой жесткости, высокой скорости и малой вибрации, поэтому он является лучшим выбором для чистовой обработки.
Шпиндель оборудован циркуляционной системой охлаждения масла, чтобы уменьшить повышение температуры, когда шпиндель вращается с высокой скоростью. Дифференциальный температурный режим используется для поддержания температуры шпинделя всегда ниже 2 градусов относительно температуры окружающей среды, для предотвращения образования конденсата на поверхности шпинделя и для обеспечения срока службы и точности шпинделя.
При использовании шпиндельного двигателя с низкой инерцией время ускорения короткое, КПД двигателя высокий, скорость ускорения и замедления высокая, проблема люфта уменьшена, а скорость и качество постукивания улучшены.
5.Шариковый винт и линейное скольжение
Чтобы обеспечить жесткость и долговечность машины, шариковый винт и линейное направляющее устройство более чем в 1,28 раза больше, чем в той же отрасли, обеспечивая максимальную нагрузку и продлевая срок службы машины.
6.Система охлаждения
Станок оборудован системой охлаждения, а идеальная комбинация насоса большого расхода и множества форсунок может эффективно решить проблему неправильной обработки инструмента из-за перегрева при резке и деформации заготовки из-за нагрева при обработке.
7.Защита станков
Направляющая станины станка (ось X,Y) имеет телескопический экран, а направляющая колонки имеет щиток органа и брони для максимальной защиты направляющей рейки и стержня винта от коррозии и истирания смазочно-охлаждающей жидкости и отходов обработки. Внешняя защита станка имеет полностью закрытую форму, предотвращающую разбрызгивание стружки и охлаждающей жидкости, благодаря чему оператор может работать в безопасной и комфортной обстановке.
8.Внешний вид станков
Станок имеет сверхвысокую конструкцию открытой двери, которая из-за его небольшого размера и очень маленькой конструкции из листового металла меняет гнетущее ощущение традиционного центра сверления и нарезания резьбы;
Конструкция открытия дверей не только позволяет оператору комфортно загружать и выгружать заготовки, но также имеет место для входа и выхода четвертой оси.Большой резервуар для охлаждающеё жидкости, большой желоб для удаления стружки под углом, конструкция для удаления стружки сзади.
9.Система смазки
Три координатных подшипника смазываются консистентной смазкой.
Шариковый винт и направляющая смазываются автоматическим тонким маслом.
X, Y, Z координаты точек смазки рельсов с автоматическим управлением, смазывая масло через шунтирующую смазочную рейку.
Метод определения давления используется для обеспечения того, что заданное давление может быть достигнуто при каждой перекачке масла. В противном случае система выдает сигнал тревоги.
10.Электронное оснащение
В дополнение к механической части, также уделяет внимание электронное оснащение. Система ЧПУ использует уникальный режим связи по оптоволоконному кабелю, что значительно повышает скорость передачи данных, значительно уменьшает количество проводов и делает электрический шкаф более аккуратным.
11.Условия работы станков
- Требование к источнику питания - трехфазная четырехпроводная система с напряжением 380 В,50 Гц.
- Допустимое колебание напряжения Значение источника питания: + 10%
- Допустимое значение колебаний частоты электропитания: + 1%
- Станок должен быть надежно заземлен одним кабелем, а сопротивление заземления должно быть менее 4 Ом.
- Источник газа: 0,4-0,6 МПа
Диапазон температур окружающей среды в станкостроительном цехе составляет 10-35 C°, относительная влажность составляет 40-75%, концентрация пыли в воздухе не должна превышать 10 мг/м³, а кислота, соль и едкий газ не должны содержаться.
Станок устанавливается вдали от источника землетрясения, источника тепла и теплового потока, а его вибрация составляет менее 0,5 G (G - ускорение силы тяжести).
12.Система ЧПУ
Характеристики продукта системы ЧПУ следующие:
Продукт имеет широкий спектр применения. Каждое устройство с ЧПУ может быть оснащено различными управляющими программами, подходящими для различных станков.
Новые технологии и технологии постоянно принимаются. Например, технология поверхностного монтажа SMT, многослойная печатная плата, оптоволоконный кабель и т. д.
Новые функции были добавлены в интерполяцию, ускорение и замедление, компенсацию, автоматическое программирование, отображение графики, связь, управление и диагностику.
Функция интерполяции: помимо линейной, дуговой, спиральной интерполяции, есть интерполяция мнимой оси, интерполяция полярной координаты, коническая интерполяция, интерполяция экспоненциальной функции, интерполяция сплайна и так далее.
