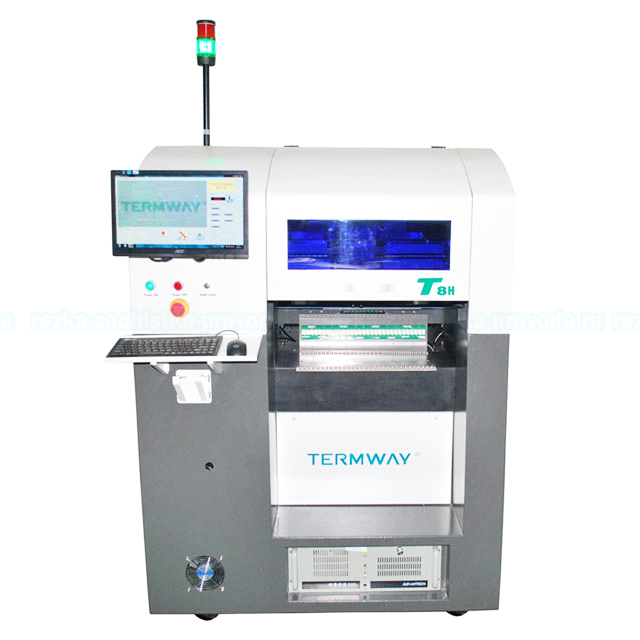

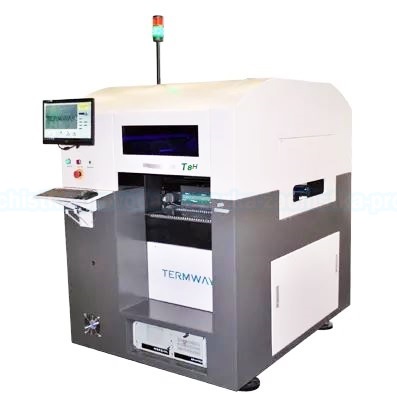

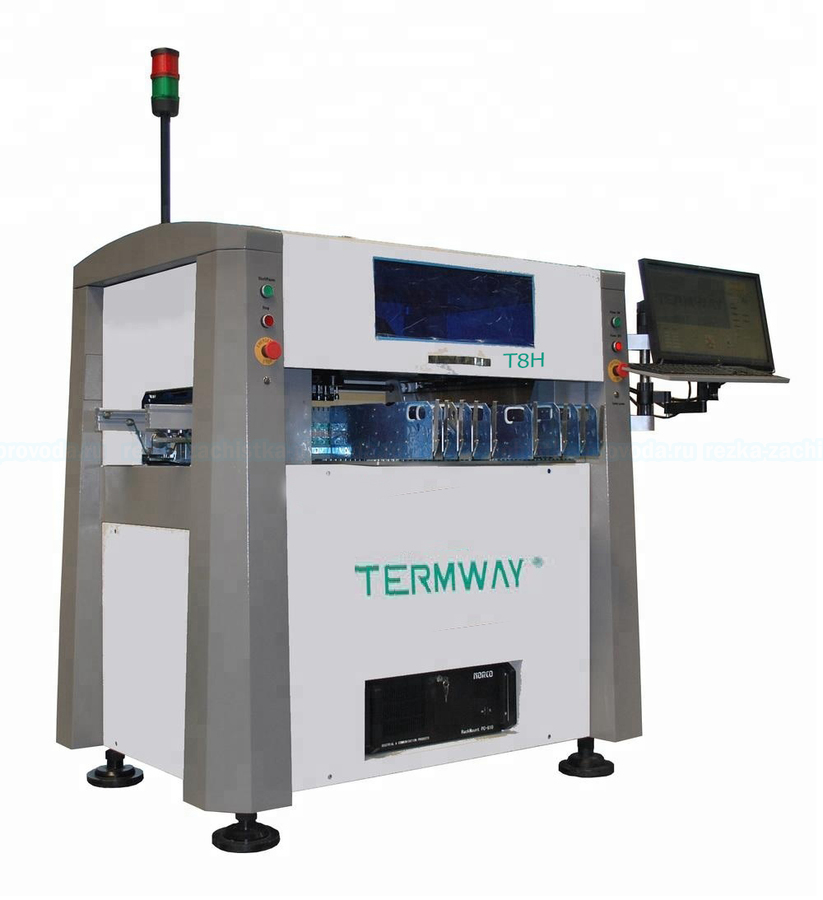

Установщик SMD компонентов Termway T8H

Голосов: 0

В избранное

К сравнению

В наличии

Характеристики:

Все характеристики

Модель

T8H

Вес

860 кг

Мощность

4 кВт

Кол-во монтажных головок

8 шт.

Максимальный диапазон перемещения

600x450 мм

Максимальный диапазон перемещения оси Z

20 мм

Максимальная скорость монтажа

18000 шт/ч

Описание товара

Основные преимущества:

Высокоточная движущееся платформа, которая сделана путем интегрированного дизайна из натурального гранита.

Высокоскоростная движущаяся система мирового класса с оригинальным импортным высокоточным шариковым винтом и высокоточным рельсом, гарантирующая высокую точность и стабильность машины после длительного использования.

Запатентованная технология непрерывного сканирования фотографий обеспечивает высокую скорость размещения. Максимальная скорость монтажа до 18000 компонентов в час.

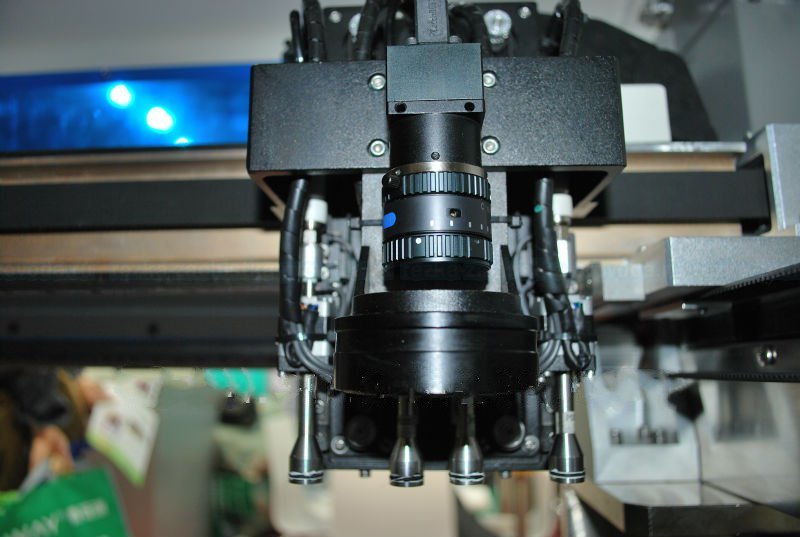

Система технического зрения использует промышленные цифровые камеры и объективы высокого качества, обеспечивающие высокое качество и высокую точность точность.

Автоматическое визуальное программирование: нет необходимости вводить координаты компонентов вручную, программирование является простым, легким в освоении для начинающих, и это удобно и практично.
Может быть оснащен автономным программным обеспечением для быстрого импорта нового продукта.

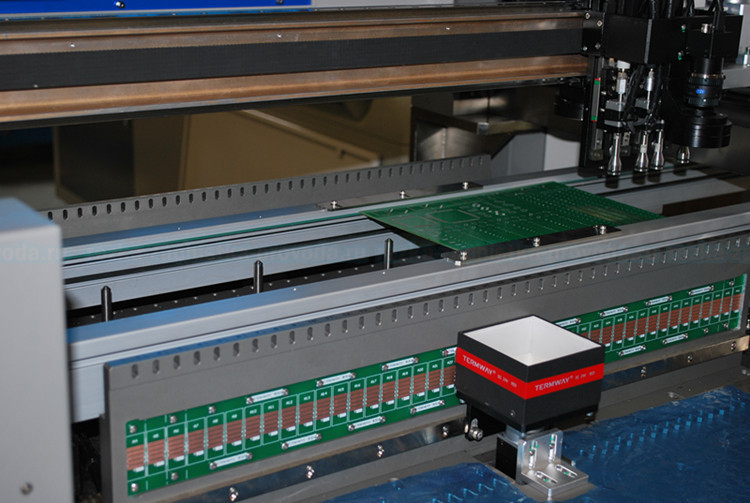

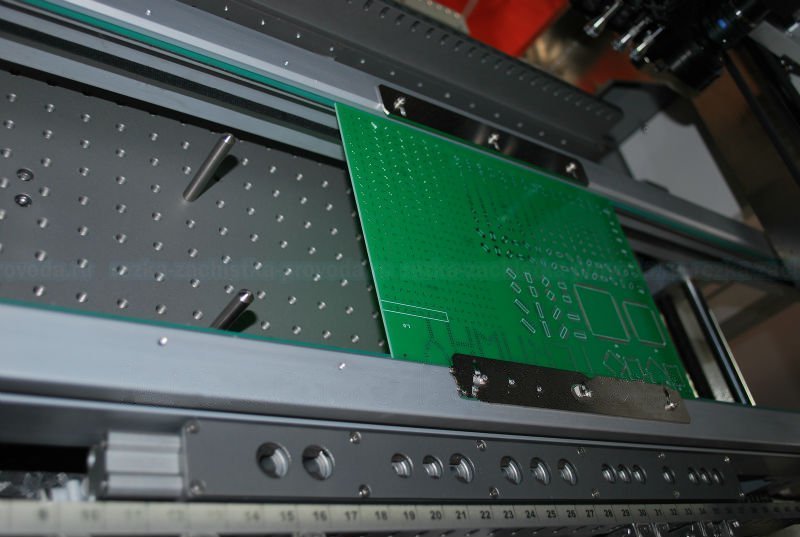

Интеллектуальная система передачи платы может автоматически регулировать ширину.

Стандартная конфигурация системы автоматической замены насадок головок, она может свободно менять 12 различных вариантов насадок.
Стандартная конфигурация функции автоматического контроля высоты платы и функции тревоги при сбое захвата.

Опционально:

Характеристики:

Модель	T8H
Вес	860 кг
Мощность	4 кВт
Кол-во монтажных головок	8 шт.
Максимальный диапазон перемещения	600x450 мм
Максимальный диапазон перемещения оси Z	20 мм
Максимальная скорость монтажа	18000 шт/ч
Средняя скорость монтажа	8000-15000 шт/ч
Метод позиционирования	визуальная позиция
Точность осей X,Y	±0,0015 мм
Точность повторения	±0,015 мм
Доступные компоненты	01005 ниже 38 мм,QFP 48x48 мм, BGA, CSP
Кол-во IC лотков	опционально 28 лотков
Система движения	ось X, Y использует японский привод сервомотора Panasonic + высокоточный направляющий винт + положение решетки
Кол-во питателей	144 шт.
Давление сжатого воздуха	0,5 МПа
Расход сжатого воздуха	≥80 л/м
Размер печатной платы	400x350 мм
Операционная система	Windows XP/7
Источник питания	220 В, 50 Гц
Размер	1200x1860x1530 мм
