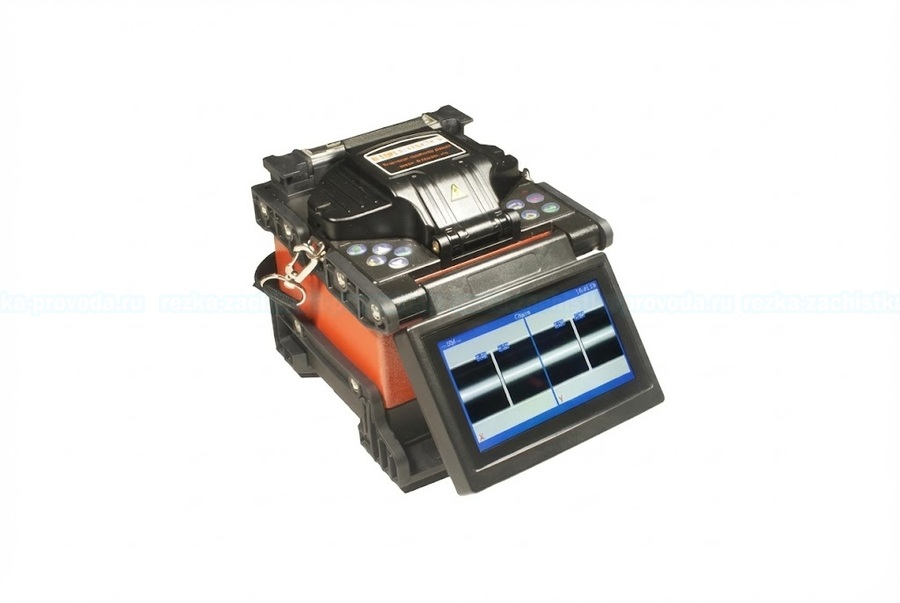

Станок для сварки оптоволокна KIWI-6100

Голосов: 0

Добавить отзыв

Купить в 1 клик

В избранное

К сравнению

В наличии

Характеристики:

Все характеристики

Модель

KIWI-6100

Способ выравнивания

DCA (Digitalized Cladding Alignment)

Применимый тип волокна

Одномодовые (SM, G.652) Многомодовые (MM) Со смещенной областью дисперсии (DS, ITU-T G.653) Со смещенной ненулевой дисперсией (NZDS, ITU-T G.655)

Диаметр волокна (мкм)

От 80 мкм до 150 мкм (диаметр покрытия волокна или кабеля - от 100 мкм до 3000 мкм)

Длина реза (мм)

8 ~ 16 мм –для внешнего покрытия 250 ~ 1000 мкм при наличии дополнительной ограничительной пластины 8 ~ 16 мм – для внешнего покрытия 250 ~ 1000 мкм

Возвратная потеря

> 60дБ

Время сращивания

9 сек

Описание товара

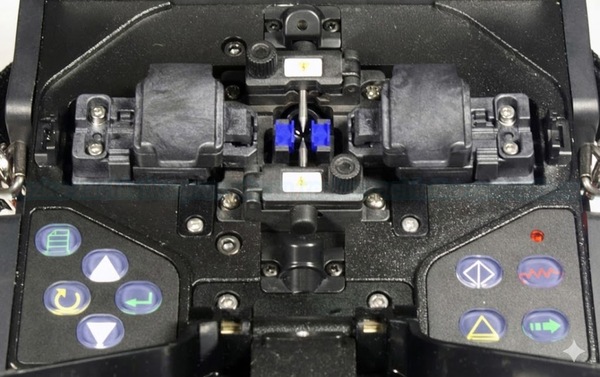

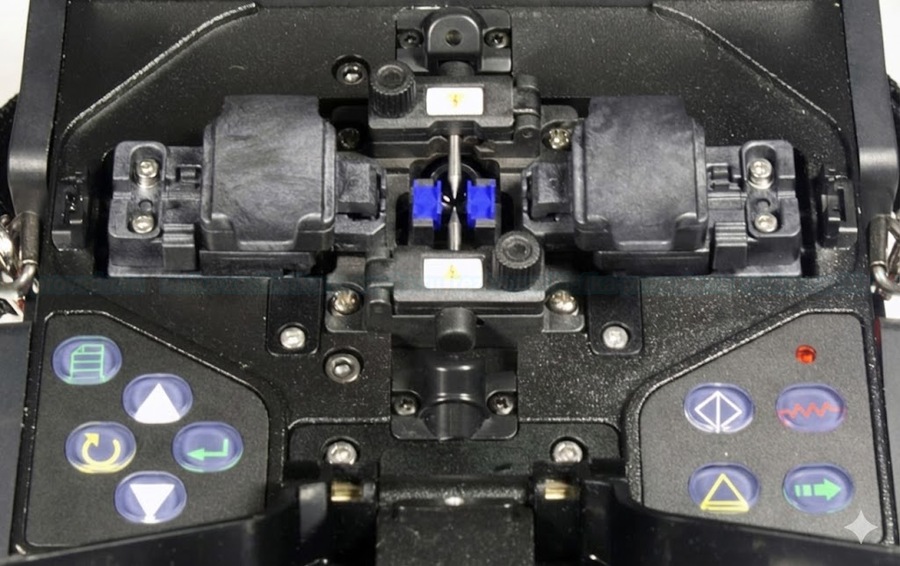

KIWI-6100 – это программируемый сварочный аппарат для оптоволокна, предназначенный для монтажа и ремонта. Он использует электрическую дугу для точного соединения двух оптических волокон, обеспечивая прочное сращивание с минимальными потерями сигнала. Компактный и портативный, аппарат требует предварительной подготовки волокон (зачистки и расщепления). Затем волокна помещаются в специальные держатели, где точные двигатели выравнивают их для идеального сращивания. Процесс выравнивания можно наблюдать под увеличением. Для обеспечения максимальной чистоты, аппарат имеет функцию очистки, сжигая остатки пыли и влаги с помощью небольшой искры перед основным процессом сварки. После этого мощная дуга расплавляет концы волокон, создавая прочное соединение, где точное совмещение оболочки и сердечника минимизирует оптические потери. Завершается процесс тестированием на потери. Аппарат оснащен бортовым компьютером с экраном, отображающим процесс в реальном времени. Пользователь может выбрать из предустановленных программ или ввести параметры вручную для автоматического выполнения сварки.

Характеристики:

Модель	KIWI-6100
Способ выравнивания	DCA (Digitalized Cladding Alignment)
Применимый тип волокна	Одномодовые (SM, G.652) Многомодовые (MM) Со смещенной областью дисперсии (DS, ITU-T G.653) Со смещенной ненулевой дисперсией (NZDS, ITU-T G.655)
Диаметр волокна (мкм)	От 80 мкм до 150 мкм (диаметр покрытия волокна или кабеля - от 100 мкм до 3000 мкм)
Длина реза (мм)	8 ~ 16 мм –для внешнего покрытия 250 ~ 1000 мкм при наличии дополнительной ограничительной пластины 8 ~ 16 мм – для внешнего покрытия 250 ~ 1000 мкм
Возвратная потеря	> 60дБ
Время сращивания	9 сек
Срок службы электрода	2500 сварок
Хранение результатов сращивания (наборы)	4000 результатов и параметров сварки
Условия хранения (º С)	от минус 40 до +80
Экран дисплея	цветной сенсорный LCD дисплей с диагональю 4.3 дюймов
Увеличение и отображение масштаба	280х – при просмотре по одной оси X или Y 140х - при просмотре одновременно по осям X и Y
Габаритный размер (мм)	145 х 170 х 170
Вес с батареей (кг)	3,3
Средние потери на сварном соединении	0.02 дБ (SM) 0.01 дБ (MM) 0.04 дБ (DS) 0.04 дБ (NZDS)
Программы сварки	40 режимов
