Описание товара

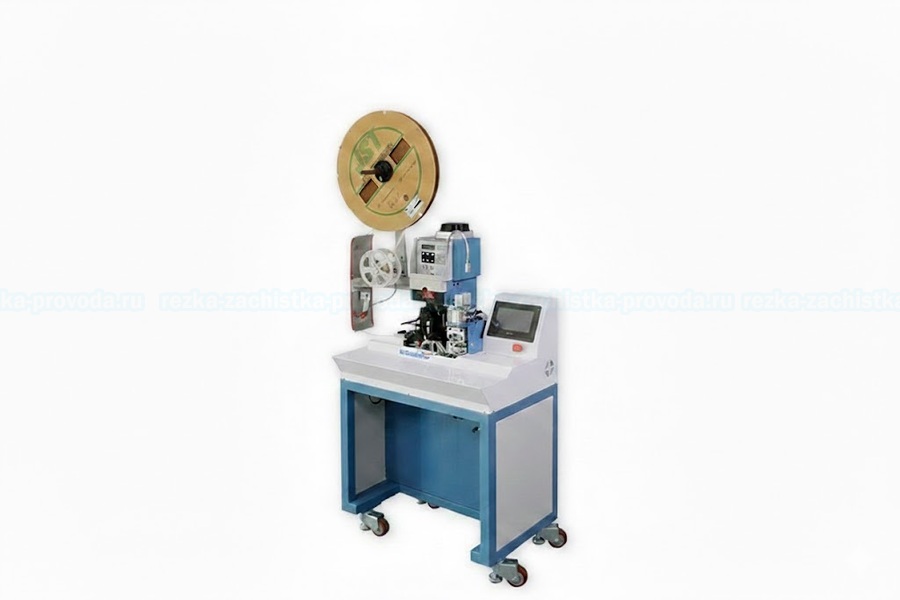

Станок KS-T5182 предназначен для зачистки и опрессовки наконечников на проводах и представляет собой компактное программируемое электропневматическое устройство, которое автоматизирует обработку многожильных кабелей с сечением AWG18...AWG30, оснащая каждую жилу отдельной клеммой. Такое оборудование широко применяется, например, при сборке электроавтоматических шкафов для различной техники.
Машина KS-T5182 смонтирована на специальном столе, обеспечивающем удобство оператора. После настройки программы оператор вручную расправляет жилы кабеля, сняв общий изоляционный слой, и вставляет их в режущий механизм. Концы жил фиксируются тисками на горизонтально подвижном манипуляторе, который после зачистки индивидуальной изоляции перемещает кабель в область аппликатора. Из катушки подается лента-патронташ с закрепленными клеммами. Механизм матрицы ударным воздействием извлекает клемму из ленты и обжимает её ножку вокруг жилы поочередно для каждой жилы. После обжима пустая лента уходит вниз по каналу, а манипулятор возвращает кабель в исходное положение для повторения цикла.
Основным рабочим элементом станка является сменный аппликатор, что позволяет быстро адаптировать устройство для работы с разными типами клемм. Подача клемм осуществляется пневматическим цилиндром, установленным на прессе, который непосредственно управляет подачей. Автоматическая подача терминалов обеспечивает более точное и стабильное позиционирование по сравнению с ручной загрузкой, что снижает влияние квалификации и усталости оператора.
Обжимной станок KS-T5182 выполняет полный цикл обработки кабеля в автоматическом режиме благодаря интегрированной системе управления, включающей программируемый логический контроллер, панель оператора с цветным сенсорным экраном и серводвигатели, обеспечивающие высокую точность и надежность работы.
