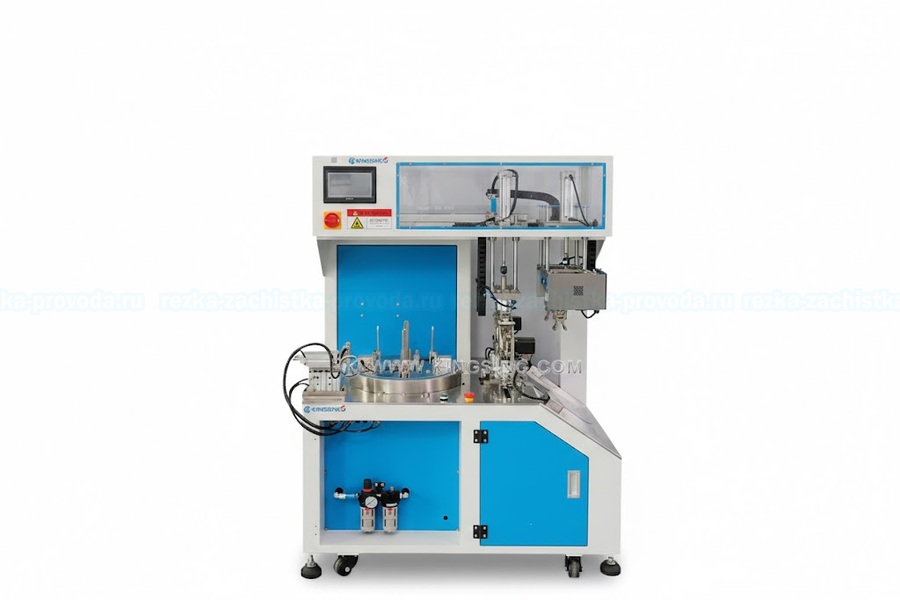

KS-K11 — это высокопроизводительная электропневматическая станция с программным управлением, разработанная для автоматизации финишной обработки кабельной продукции. Станок обеспечивает быструю смотку провода в бухты (кольцевой или восьмиобразной формы) с последующей фиксацией стальной проволокой.
Конструктивные особенности
Мобильность и устойчивость: Машина выполнена в виде напольного стенда на поворотных колесах, что позволяет легко перемещать её по цеху. Для стационарной работы предусмотрены надежные винтовые опоры (домкраты).
Эргономика: Открытая рабочая зона обеспечивает удобный доступ для обслуживания и контроля процесса.
Технологический процесс: от подачи до готовой бухты
Работа оборудования разделена на два ключевых этапа, выполняемых последовательно:
Формирование бухты: Провод наматывается на вертикальный ротационный барабан, оснащенный четырьмя ограничителями. Пневматическая направляющая контролирует укладку, равномерно распределяя витки по высоте.
Фиксация и обвязка: Автоматический манипулятор снимает сформированное кольцо и передает его в зону обвязки. Боковые зажимы удерживают бухту, одновременно подавая отрезки фиксирующей проволоки.
Скрутка и выгрузка: Подвижная каретка перемещает кольцо к блоку закручивания. Специальные захваты-тиски фиксируют концы проволоки и закручивают их, обеспечивая плотное соединение. Готовое изделие сбрасывается в приемную тару по наклонному лотку.
Управление и безопасность
Станок максимально автоматизирован и удобен в эксплуатации:
Интеллектуальная база: Управление осуществляется через ПЛК (программируемый логический контроллер).
Интерфейс: Ввод параметров производится через высокоскоростную цветную сенсорную панель.
Безопасность: Предусмотрена кнопка мгновенной аварийной остановки для обесточивания системы.
Роль оператора: Минимизирована до двух простых действий — заправить конец провода в зажим и нажать ножную педаль для запуска цикла.
