Описание товара

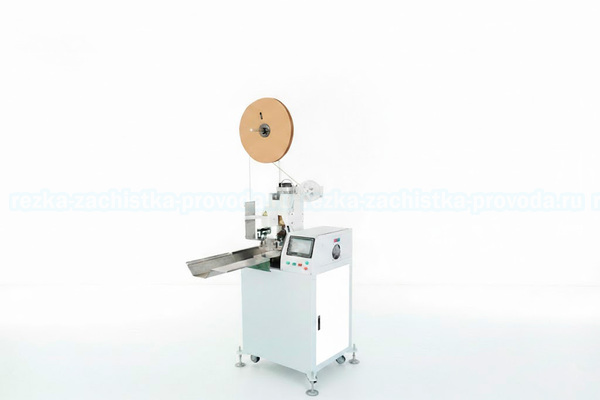

KS-T506 — это высокопроизводительная электропневматическая установка с программным управлением, спроектированная для непрерывного цикла обработки проводов. Основное назначение станка — зачистка изоляции и последующая опрессовка (обжим) наконечников на одну сторону провода. Благодаря возможности быстрой замены аппликатора, машина легко адаптируется под различные типы клемм, широко применяемых при сборке электрощитового оборудования и бытовой техники.
Технологический процесс и принцип работы
Станок KS-T506 чаще всего эксплуатируется в составе автоматизированной линии совместно с устройством подачи (размотки) провода. Уникальность данной модели заключается в возможности одновременной обработки двух линий (двух проводов) за один цикл.
Основные этапы рабочего цикла:
Позиционирование: Провода подаются в рабочую зону через специальные трубчатые направляющие, которые обеспечивают идеальную точность расположения.
Резка и зачистка: Лезвие гильотинного типа с двойными V-образными вырезами одновременно отрезает нужную длину и снимает слой изоляции с края провода.
Транспортировка: Горизонтальный подвижный захват фиксирует подготовленные отрезки и перемещает их непосредственно в зону опрессовки.
Опрессовка: В этой зоне установлен электропневматический пресс с аппликатором. Пресс совершает резкое ударное движение, отделяя клемму от ленты (патронташа), подаваемой с катушки, и поочередно плотно обжимает «ножку» наконечника вокруг каждой жилы провода.
Выгрузка: После завершения обжима захват возвращает готовые изделия назад, передавая их манипулятору. Тот, в свою очередь, сбрасывает готовую продукцию в специальный приемный лоток (корыто), а основной захват возвращается в исходную точку за новой партией провода.
Техническое оснащение и компоненты
Пневматическая система: Надежность работы обеспечивается компонентами известного тайваньского бренда AIRTAC.
Важное примечание: Для работы станка требуется подключение к внешнему компрессору (источнику сжатого воздуха), который не входит в стандартный комплект и приобретается отдельно.
Управление: Система базируется на современном ПЛК (программируемом логическом контроллере). Взаимодействие оператора с машиной происходит через интуитивно понятный интерфейс на цветном сенсорном дисплее.
Защита электроники: Вся управляющая аппаратура размещена в отдельном шкафу с принудительной вентиляцией, что предотвращает перегрев при интенсивной эксплуатации.
